一、概述

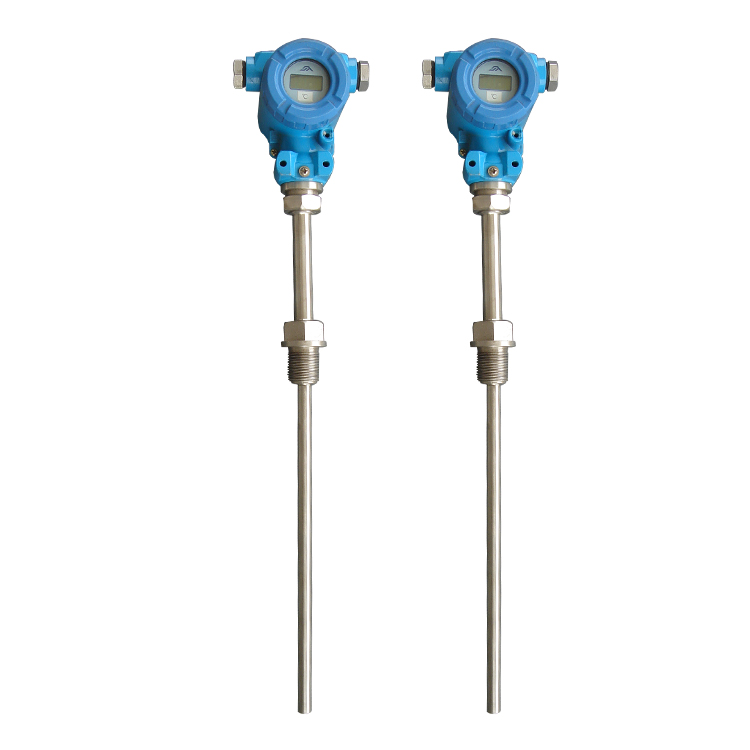

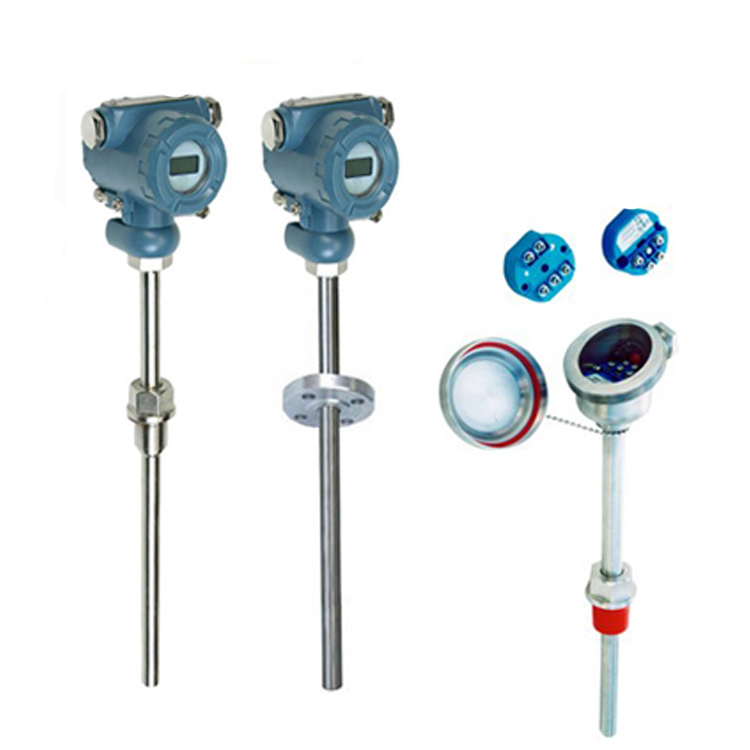

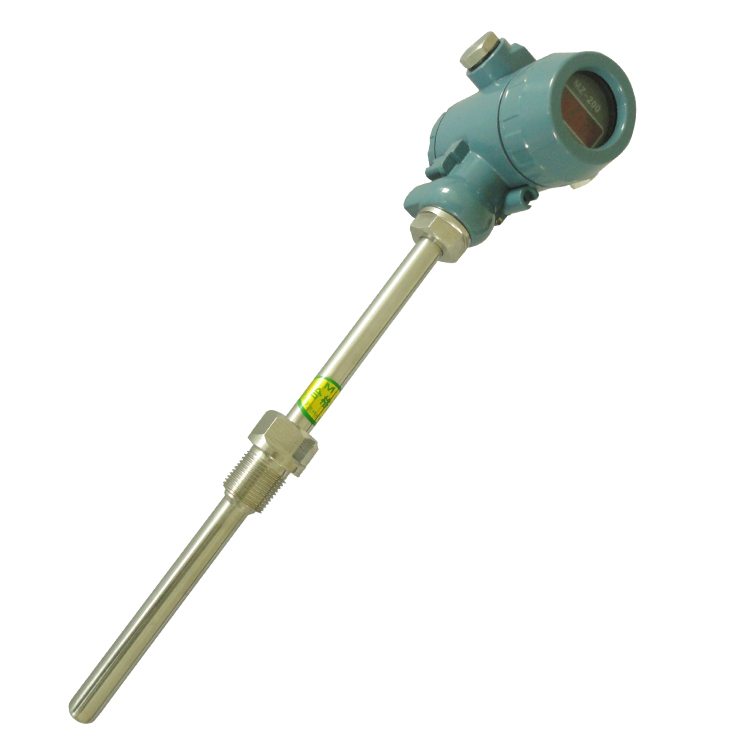

現場顯示一體化熱電偶是一種新型結構的測溫儀表，現場LCD或LED數字顯示，溫度變送器二線4～20mA.DC信號輸出，感溫元件可采用鎧裝壓簧式抗震結構，感溫元件與上保護管采用圓筒隔爆結構，具有可抽芯的特點。適用于石油、化工、輕工、電力等行業，空氣、蒸汽、薄霧等介質中含有碳?xì)浠衔锏缺ㄐ曰旌衔锛案g性的場所，測量范圍-200～1000℃，現場顯示特別適用于無法用雙金屬溫度計等測量的高溫介質中。

二、主要技術參數
1、輸出信號：4～20mA.DC或1～5V.DC，負載電阻250Ω。

0-10 mA.DC或0～5V.DC，負載電阻500Ω。

（輸出三線制）

0～10V.DC，負載電阻1000Ω。（輸出三線制）
2、**度：

3.電源電壓：24V.DC±10%

4.防爆標志：dⅡBT4、 dⅡCT4

5.防護等級：IP65
6.絕緣電阻：儀表輸出端子與外殼之間的絕緣電阻應≥50MΩ
7.溫度變送器測量范圍見附表

8.基本誤差：儀表基本誤差應不超過由熱電阻(偶)允差和溫度變送器基本誤差限兩部分的合成誤差。
△tP=△tR+△tC=±［Ct+A%(tu-tc)］
△tR-熱電阻(偶)t溫度時的允差，其值為Ct,℃
△tC-以被測變量表示的溫度變送器基本誤差限，℃
A-溫度變送器**度等級指數
tu-儀表測量范圍的上限值，℃
tu-儀表測量范圍的下限值，℃
三、適用環境條件
1.周圍環境氣壓86～106KPa，環境溫度-40～80℃，相對濕度5～95%。
2.產品適用于環境可燃性氣體或易燃?xì)怏w的爆炸等級不高于Ⅱ類B組或C組，自燃溫度不低于T4(135℃)級別，Ⅰ區或Ⅱ區的危險氣體場所。

四、安裝使用須知

1.本系列產品應水平或垂直安裝，以避免因傾斜而產生的示值誤差。
2.指示表頭外殼表面*高溫度不得超過環境*高溫度，如遇高溫時，制造時可加長上保護管；接線盒不應接觸被測介質的容器壁，且應避免強烈震動。
3.帶溫變器的熱電阻、熱電偶，安裝地應無射頻干擾。
4.對水平安裝形式的產品，安裝時首先應松開活接頭，待儀表安裝就位后，再擰緊活接頭。
5.聯線要正確、牢靠，環境溫度要平衡。
6.外接地端子必須可靠接地，接地電阻≤10Ω，拆卸時，應先斷開電源。
