一、用途

W500壁掛式熔煉測溫儀是為冶煉、鑄造等行業熔煉過程快速測量熔融金屬溫度而研制的高精度用儀器。

W500T是W500的改進型，配用T4系列快速偶頭，性能更穩定，偶頭可用多次。

該儀器以單片微機為核心、采用高精度測量傳感器件、并采取多種智能化處理技術，以確保儀器長期穩定工作。

該儀器與相適應的熱電偶配套可在多種場合進行精密快速測溫。

二、特點

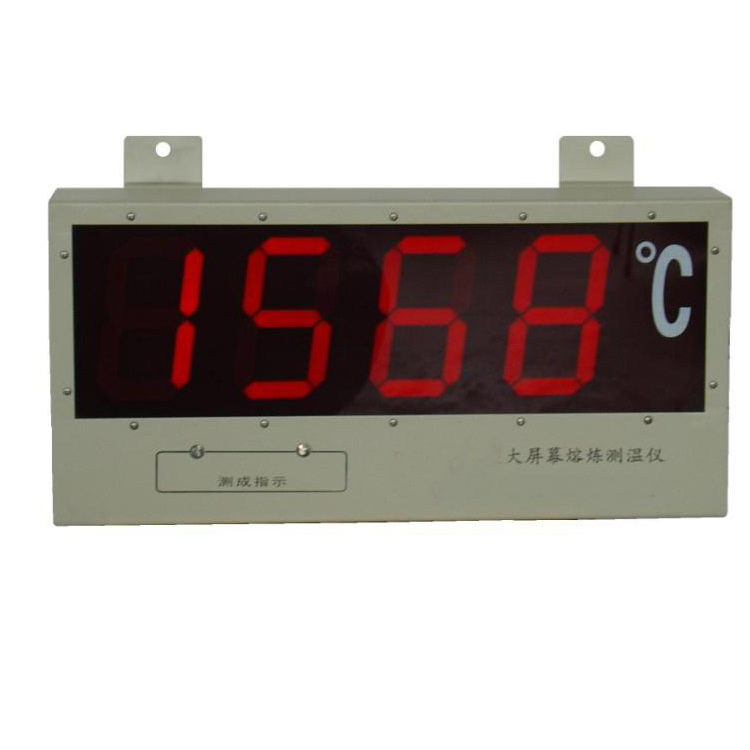

W500壁掛式熔煉測溫儀采用3英寸數碼管（字高76mm）顯示，適合中距離讀數、觀看。

本儀器具有溫度測量結束時電聲響提示功能、溫度測成值自動保持功能、斷偶、超量程等報警功能，操作簡單、方便。

本儀器由于采用了*新的抗干擾措施，故具有好的抗干擾能力。中頻爐通電熔煉時無須斷電便可在爐內進行測溫。

本儀器同機可配用5種熱電偶。

三、技術性能指標

1、測量范圍和測量精度：

2、分辨率（℃）： 1

3、響應時間（S）：1

4、電    源：AC220V±10％

5、顯示屏外型尺寸： 398×180×90（mm）

四、安裝

1、顯示器的安裝

顯示器應安裝在距測溫點直線可視距離10米左右范圍內較適合，以便于觀察、記錄；安裝位置距地面高度以2－3米為宜，電源為AC220V（用照明線路電源，接地必須可靠）。

2、測試槍的安裝：

打開包裝箱，取出測試槍三節，測試槍在裝接時，必須用手握定銅頭段，逐段旋接而成，避免扭動連線而斷焊，旋緊后應無晃動感。將測試槍的航空插頭與熔煉測溫儀上的航空插頭正確相連（正極與負極連接正確方能插入），擰緊。

3、鈴的安裝

打開包裝箱，取出*鈴，正確插入儀器上標有“*鈴”處插孔，懸掛在儀器附近的墻面上。

五、操作說明

打開儀器電源開關（ON/OFF），儀器立即顯示“ ”，繼而顯示需配用的熱電偶型號：（    /為S型、   /為B型、   /為W_Re3/25、   /為K型、   /為R型 ）。

測試槍未接上偶頭時，儀器顯示“ ”。插上熱電偶并接觸良好時，儀器顯示環境溫度（B分度號的儀器顯示“ ” ），此時即可進行測溫。

測溫時將熱電偶插入金屬液中，深度為≥20mm，做到快、準、穩，時間為3－5秒。當電鈴*響時，應立即提起測溫槍。儀器自動顯示并保持所測得的*高溫度值。

測溫結束時 ，將測試槍應懸掛于離爐子較遠的墻面上。

六、配套件

1、測試槍：測試槍型號必須與儀器型號相匹配，規格有1.5M～3M。

2、電鈴        3、電源線      4、快速偶頭

（1）單鉑銠快速偶頭 KS－602     （2）單鉑銠快速偶頭KR－602

（3）鎢錸快速偶頭   KW－602     （4）雙鉑銠快速偶頭KB－602

（5）T4系列快速偶頭
