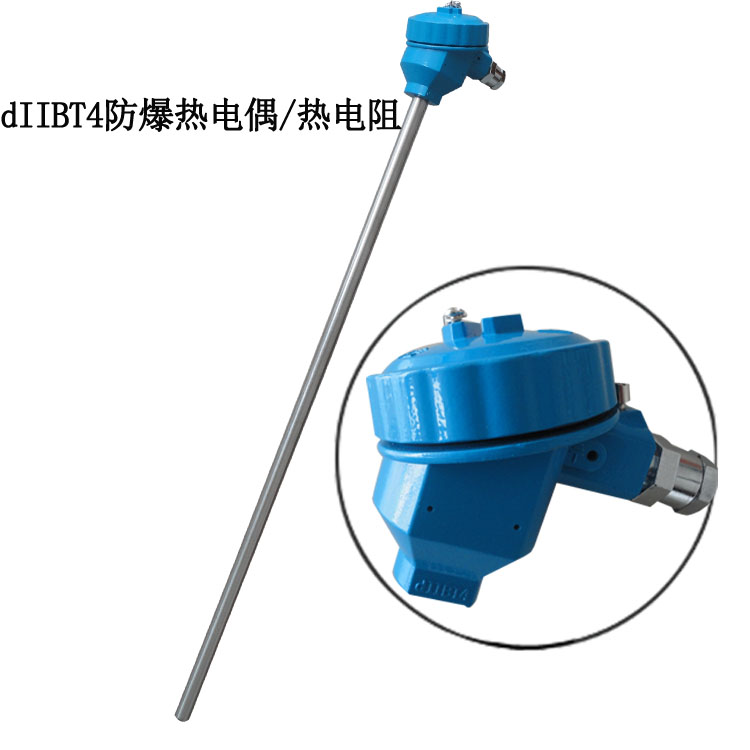

當前位置：首頁 > 產品中心 > 防爆熱電偶 > dⅡBT4防爆熱電偶
簡要描述：工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
產品型號：
廠商性質：
更新時間：2024-01-29
訪問次數：1452 詳細介紹
產品簡介
工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不**，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
主要技術指標
量程規格
型 號 | 分度號 | 測量范圍 | 精度等級 | 允許偏差Δt ℃ |
WRN、WRNK WRN2、WRNK2 | K | 0～800℃ | I | ±1.5℃或±0.004%∣t∣ |
Ⅱ | ±2.5℃或±0.75%∣t∣ | |||
WRE、WREK WRE2、WREK2 | E | 0～600℃ | I | ±1.5℃或±0.004%∣t∣ |
Ⅱ | ±2.5℃或±0.75%∣t∣ |
注：”t“為感溫元件實測溫度，
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。
公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱電偶絕緣電阻：
常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m
對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ
鎧裝式熱電偶（絕緣式）的絕緣電阻：
在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安級組：iaⅡBT4或iaⅡCT4（多對式）
iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級IP65
原理結構
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。
由于產品采用上述防爆特殊結構，使產品符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。
防爆標志、類別、級別、和溫度組別
隔爆型、本安型熱電偶的防爆標志表示方法
電氣設備的類別、級別的溫度組別說明：
電氣設備分二類：I類-煤礦井下用電氣設備：
II類-工廠用電氣設備
防爆等級
隔爆型、本安型熱電偶的防爆等適用于爆炸性氣體混合物*大**間隙或*小點燃電流比分為A、B、C、三級。
溫度組別
隔爆型、本安型熱電偶的溫度組別按其外露部分*高表面溫度分為T1～T6六組。
溫度組別 | 允許*高表面溫度℃ |
T1 | 450 |
型號表示
隔爆型、本安型熱電偶
W | R | 規格 | 內容 | |||||
E | 鎳鉻-銅鎳（康銅） | |||||||
N | 鎳鉻-鎳硅（鎳鉻-鎳鋁） | |||||||
測溫元件材料 | - | 2 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||||
6 | 固定螺紋錐形保護管 | |||||||
安裝固定形式 | 4 | 隔爆型、本安型 | ||||||
接線盒形式 | 設 計 序 號 | 改形序號 | ||||||
W | R | □ | - | □ | □ | 0 | A | |
隔爆型、本安型鎧熱電偶
W | R | 規格 | 內容 | |||||
E | 鎳鉻-銅鎳（康銅） | |||||||
N | 鎳鉻-鎳硅（鎳鉻-鎳鋁） | |||||||
測溫元件材料 | 鎧 裝 形 | 2 | 固定螺紋 | |||||
4 | 固定法蘭 | |||||||
- | 安裝固定形式 | 4 | 隔爆型、本安型 | |||||
接 線 盒 形 式 | 設計序號 | |||||||
W | R | □ | K | - | □ | □ | 0 | |
隔爆型、本安型（多點式）熱電偶
W | R | 規格 | 內容 | |||||||
N | 鎳鉻-鎳硅 | |||||||||
E | 鎳鉻-銅鎳 | |||||||||
測溫元件材料 | 鎧裝 | - | 8 | 固定內螺紋 | ||||||
安 裝 固 定 形 式 | 4 | 隔爆型 | ||||||||
接線盒形式 | 1 | 絕緣式 | ||||||||
2 | 接殼式 | |||||||||
熱 端 形 式 | 3 | 3對 | ||||||||
4 | 4對 | |||||||||
5 | 5對 | |||||||||
6 | 6對 | |||||||||
7 | 7對 | |||||||||
8 | 8對 | |||||||||
9 | 9對 | |||||||||
鎧 裝 元 件 數 | d | 隔爆 | ||||||||
i | 本安 | |||||||||
防 爆 形 式 | ||||||||||
W | R | □ | K | - | □ | □ | □ | □ | □ | |
隔爆型本安型熱電偶接線盒結構示意圖
隔爆型本安型多對式熱電偶接線盒結構示意圖
隔爆型、本安型熱電偶的種類和規格
<td width="92" style="font-variant-numeric: normal; font-variant-east-asian: normal; font-stretch:
<td
類型 | 型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 熱響應時間 r0.5s | 公稱壓力MPa | 結構特征 | 防爆等級 | |
總長Lmm | 置深I(lǐng)mm | |||||||||
鎳鉻-鎳硅熱電偶 | WRN-240A WRN2-240A | K | 0～800 | 或 | 150 200 250 300 400 500 750 1000 1500 2000 | ≤90 | 10 | 隔爆接線盒 固定螺紋M27×2 | dⅡBT4 | |
鎳鉻-銅硅熱電偶 | WRE-240A WRE2-240A | E | 0～600 | |||||||
鎳鉻-鎳硅 熱電偶 | WRN-640A WRN2-640A | K | 0～600 | 150 200 250 | 30 | 錐形保護管 固定螺紋M33×2 | ||||
