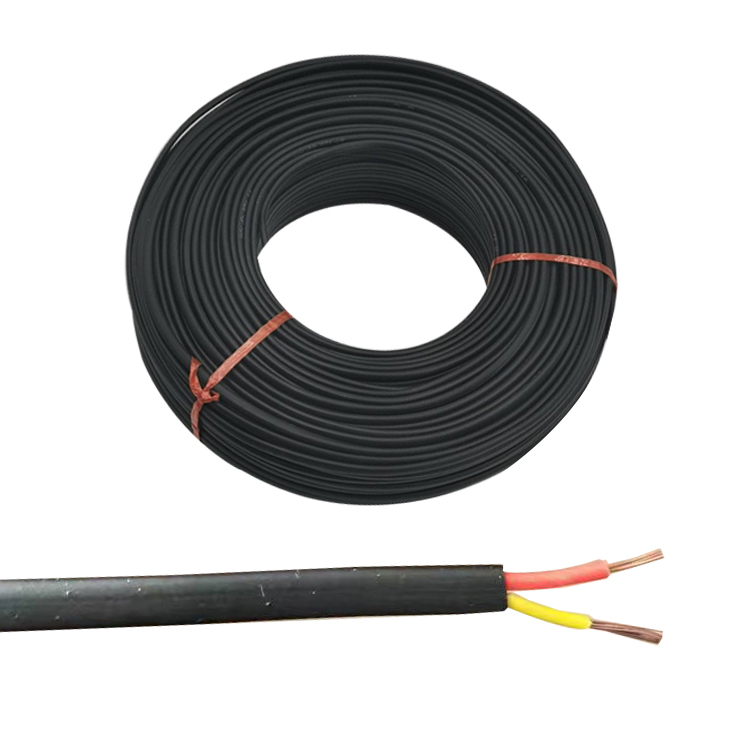

簡要描述：鎢錸補償導線分為WC3/25和WC5/26熱電偶用補償導線
產品型號：
廠商性質：
更新時間：2024-02-01
訪問次數：1476 詳細介紹
鎢錸補償導線分為WC3/25和WC5/26熱電偶用補償導線，適合于在冶金、化工、石油、航空、機械、玻璃工業、核工業等領域使用。補償導線正極用銅，負極合金成份（Ｗｔ％）為∶Ｎｉ２．０～３．５，Ｃ０．０４～０．１，Ｓｉ０～０．２，Ｃｕ余量。在０～２００℃溫度范圍內使用，允差為±（３～５）℃。測量誤差小，成本低。

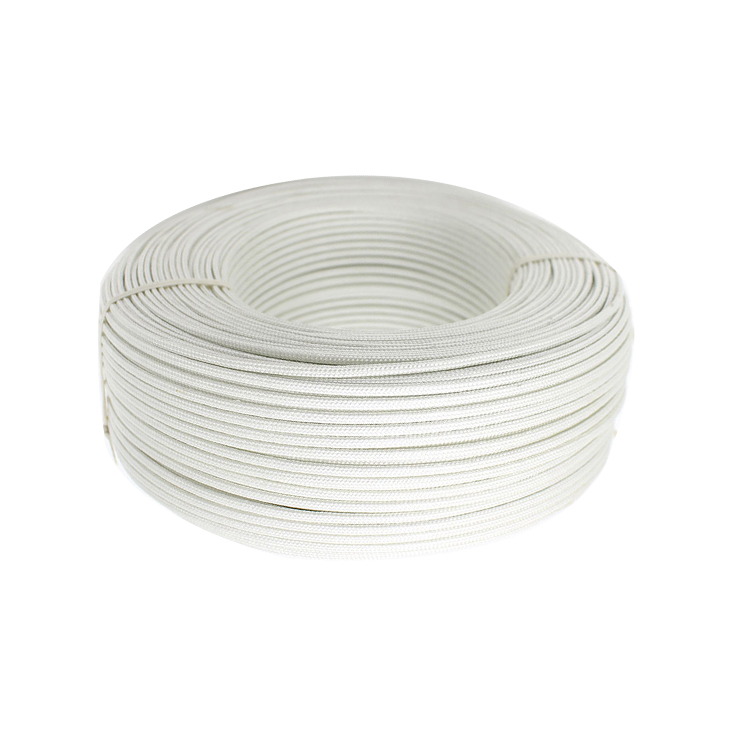

鎢錸補償導線的作用是來延伸熱電極即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯（耐溫105度），氟塑料（耐溫260度），低煙低鹵聚氯乙烯（耐溫90度）及無堿玻璃絲（耐溫450度）幾種，進口上等氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60-260℃，屬于當代國內先進水平。主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC、WC。
鎢錸補償導線產品標準：
補償導線標準執行：GB/T4989-94（S．R型熱電偶）
JB/T9496-99（WRe3/25熱電偶）(WRe5/26熱電偶)
補償導線型號 | 配熱電偶分度號 | 100℃電勢標稱值uv | 200℃電勢標稱值uv | 允 差 | 材 料 | ||
精密級 | 普通級 | 正級 | 負級 | ||||
SC RC | S R | 645 | 1440 | ±10uv | ±60uv | Cu | Cu—Ni |
WC3/25 | WRe3/25 | 1145 | 2602 | ±20uv | ±48uv | Cu | Cu—Ni |
BC | B | Cu | Cu | ||||
WC5/26 | WRe5/26 | 1451 | 3089 | ±51uv | Cu | Cu—Ni | |
