詳細介紹
熱電阻的工作原理:在溫度的作用下,電阻絲的電阻隨之變化而變化。可用于測量-200℃~﹢800℃范圍內的溫度。其優點是:偏差極小。由于它的良好電輸出性能,熱電阻可為顯示儀、記錄儀、調節儀、掃描儀及電腦提供**的輸入值。
1、測溫范圍、允差
名稱 | 型號 | 分度號 | 測溫范圍 | 等級 | 允許偏差 |
鉑電阻 | WZP | Pt100 Pt10 | -200~±650℃ | A | ±(0.15+0.02t) |
B | ±0.30+0.005t | ||||
銅電阻 | WZC | Cu50 Cu100 | -50~+150℃ | ±(0.30+0.006t) |
2.熱響應時間
在溫度出現階躍變化時,熱電阻的電阻值變化至相當于該階躍變化的50%,所需要的時間稱為熱響應時間,用t0.5表示。
3.自熱影響
鉑電阻允許通過電流1mA,*大測量電流為5mA,由此產生的升溫不大于0.3℃。
4.電阻溫度系數(α)與標稱值的偏差
名稱 | 等級 | α | α |
鉑電阻 | A | 0.003851 | ±0.000006 |
B | ±0.000012 | ||
銅電阻 | 0.004280 | ±0.000020 |
5.絕緣電阻
當周圍空氣溫度15-35℃和相對濕度小于80%時熱電阻絕緣電阻不小于100MΩ。

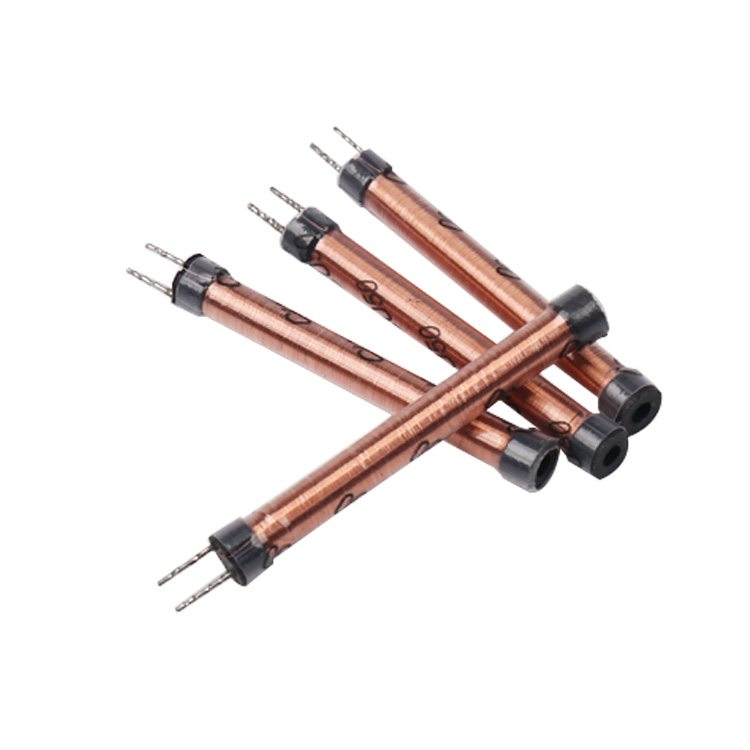

WZC系列元件
WZC型銅電阻是用高強度聚酯絕緣銅絲拴繞在棒形塑料或膠木骨架上。為防止銅絲松散以及提高絕緣性和機械強度,整個元件經過酚醛樹脂浸漬處理。
Cu50型熱電阻分度表
R(0℃)=50.00Ω工業銅熱電阻(Cu50)分度表
<td s
T/℃ | 0 | -1 | -2 | -3 | -4 | -5 | -6 | -7 | -8 | -9 |
-40 | 41.400 | 41.184 | 40.969 | 40.753 | 40.537 | 40.322 | 40.106 | 39.890 | 39.674 | 39.458 |
-30 | 43.555 | 43.339 | 43.124 | 42.009 | 42.693 | 42.478 | 42.262 | 42.047 | 41.831 | 41.616 |
-20 | 45.706 | 45.491 | 45.276 | 45.061 | 44.846 | 44.631 | 44.416 | 44.200 | 43.985 | 43.770 |
-10 | 47.854 | 47.639 | 47.425 | 47.210 | 46.995 | 46.780 | 46.566 | 46.351 | 46.136 | 45.921 |
-0 | 50.000 | 49.786 | 49.571 | 49.356 | 49.142 | 48.927 | 48.713 | 48.498 | 48.284 | 48.069 |
T/℃ | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
0 | 50.000 | 50.214 | 50.429 | 50.643 | 50.858 | 51.072 | 51.386</s
